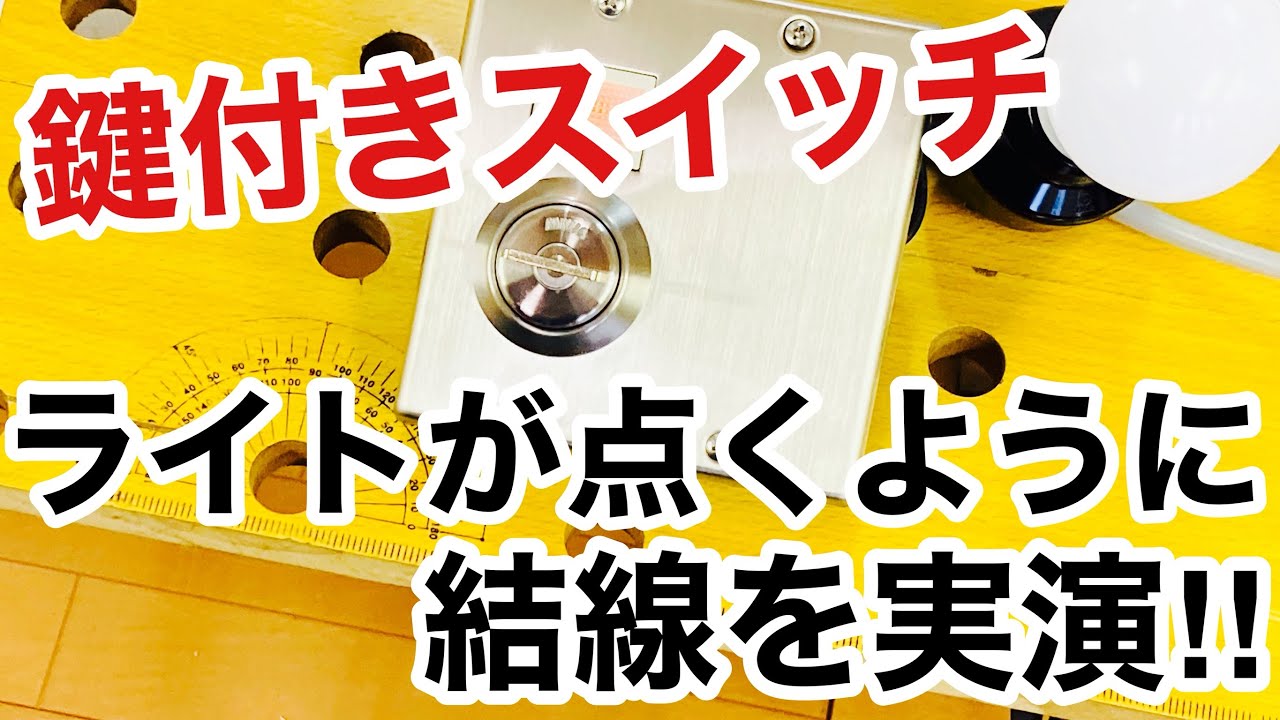

【結線実演】MIWAのキースイッチ、KS-31を実際に結線して電気が点くようにしてみた！【鍵屋】【鍵の仕組み】How Locks Work
はい、どうも皆さんこんにちは。か屋の タウンロックです。今回はこちらのキー、 これね、ま、ミのKS31っていうね、ま 、かなり古いものなんですけども、ま、 このキースイッチ、これね、ま、一体どう いったものか、ま、キースイッチって そもそも何なのかって話なんですけども、 こちらですね。ま、ここに鍵穴シリンダー ありますよね。 こんな感じで鍵が入って回ります。 で、これによってライトがつくとかね、ま 、そういったことができるわけです。配線 の方法によっては別にライトじゃなくても ね、他のものもできたりするんですけども 、ま、主にはね、ライトがいいのかなと 思います。はい。で、今回実際これをね、 ま、ライトをつけるその配線ですね、それ をやってみたいなと思います。はい。私ね 、第2種電気工事持っているので、ま、 こういったことできるんですね、一応。 はい。ま、これはだからね、今からお話し するものっていうのはこのね、第2種主 電気工事の資格が持ってない人ってのは できないんですけども、ま、こういうこと をすると鍵を使ってライトをけることが できる。ま、これですね。はい。ま、これ を今回やってみたいなと思います。で、 実際ね、これがちゃんと動くかどうかって のは事前にテストはしたので、で、それで ね、もう配線とかある程度はもう切ったり とかね、加工とかもうそういったのをして あった後はもう繋ぐだけです。それをやり ます。ま、これがね、このキースイッチ 本体KS31で、こちらがね、ま、この ライトですね。はい。で、あと今回はね、 こちらのコンセントですね。ま、これも 使います。はい。で、これで実際にね、 やってみるんですけども、このね、K31 に付属している説明書があります。はい。 これですね。ま、こういう風になってます よとか、取り外しの方法とかね。ま、そう いったの書いてあって、で、その裏側に、 ま、取り付け、手順とかで、ここにね、 配線図っていうものがあります。はい。 こんな感じです。ま、これがね、電源、ま 、100Vの電源でこれがランプでここが このキースイッチ本体、シリンダー、 パイロットランプでスイッチですね。ま、 そんな感じで書いてあるんですけども、で 、私はね、正直言ってこれだとちょっと 分かりづらいんで、伏線図っていうものを 書きます。ま、この伏線図ね、この第2種 主電気工事士とかの試験を受けたことが ある人とか、今勉強している人、ま、そう いった方にはお馴染みだと思うんですけど も。 はい、こちらですね。ま、こんな感じで 分かりやすくしてあります。自分が分かり やすいようにしてあります。ま、これが 100Vの電源ですよっていうのと、これ がRってのがランプ、ライトですね。で、 このPRっていうのはパイロットランプで シリンダーで、この3SWっていうのは、 ま、3スイッチっていうものですね。はい 。これがね、ま、このキースイッチの 大きなね、枠組なので、で、それに対して ね、ちゃんと配線、ライトがつくように ちゃんと動作するような、ま、そのね、 配線図ですね、要するに。はい。こういう 風に書いてあるんですけども、これだと 分かりづらいんで、ま、自分なりに アレンジして、例えば100Vのね、白の 線がどこに繋がって、黒の線はどこに 繋がるとか、ま、そういったものを分かり やすくしたものです。はい。で、これを元 にね、ま、今回ね、実際配線やっていき ますね。はい。で、一応まずね、本当は これ最初何も配線していないんですけども 、もうね、ここの渡りって言うんですかね 、渡り線とかここの部分ですね。この パイロットランプからサロスイッチへの この黒、これはもう繋いであります。はい 。このサロスイッチね、013とか書いて あるんですけども、ま、それっ ていうのはね、 ちょっと見えないかもしれないですけど、 ここに031 って書いてあるんで、ま、一応それ通 りって感じですね。はい。なので、ま、0 のところにね、今まず1本、この パイロットランプから3スイッチ、 パイロットランプから3スイッチ、まず ここに1本入ってますね。0であと 100Vから1本黒が来ます。で、3 スイッチ、ライトから黒が1本来る。ま、 こんな感じの配線ですね。はい。ま、これ を実際にね、やってみます。はい。じゃ、 まずはね、作りもしてあって はい。こんな感じでもう決線してあります 。はい。なのでね、 ま、これはもうけるだけなんですけども、 まずね、100Vと、まずね、100Vと このライト、ま、これランプレセクタブ ルって言うんですけども、このランプ レセクタブルとこの100Vのまずこのね 、白をつぎたいです。はい。で、さらに この白っていうのは分配してパイロット ランプに行きます。はい。なのでね、ま、 これだとね、1本の線から1本こう出てる ように見えるんですけども、実際はね、 ここで1回分割されるんで、ま、3本の線 を1個にまとめるって感じですね。はい。 ま、こういったコネクターですね。これを 使ってやります。はい。じゃ、まずはね、 1個、 2個 で最後100Vの 1本。はい。こんな感じですね。 こんな感じで今ね、まとまりました。これ でね、え、あとは本体にくっつけると 終わりです。はい。じゃ、実際にね、じゃ 、このまず白、パイロットランプの白って いうのをやってみましょうか。 で、ここにもう黒があるんで、その反対側 ですね。こっち。ここではなくてこっち ですね。こっちにこの 白、この白ですね。 これを接続します。 はい。こんな感じですね。で、今度はこの ランプから サロスイッチ3、サロスイッチ3番への黒 ですね。 [音楽] はい。このね、 ランプから出ている黒、これをここの3番 ですね、ここに [音楽] こんな感じでくっつけます。はい。これで もうね、ランプから出ている線っていうの はくっつきました。で、最後がまだ1本 繋がってないものがあるんですけども、 これははい。こちらのね、電源です。なの でこのね、伏線図で言うと0ですね。 0だからここになります。ここに [音楽] はい。こんな感じで入れます。そうすると ね 。はい。 こんな感じで全部ね、接続できました。 で、そしたらばじゃもうハイセは使わない んで このねランプの部分 [音楽] はい。ここにね、電球ですね。 [音楽] ま、鍵はね、ま、後で使うんで。で、ここ に 電気を流してあげると、まずね、この パイロットランプってものがつくはずです 。はい。で、このね、電源ですね。これを つぎます。 はい。もうこれでね、ここがオレンジ色に ね、点灯したの分かるかと思います。はい 。これが、ま、パイロットランプってもの ですね。で、この鍵を使って 時計周り、こちらを倒すとスイッチがオン になります。 はい。今このね、ライトつきましたね。で 、鍵を戻すとオフになる。 はい。こういったものですね。ま、これが ね、ま、本当簡単ですけども、このね、 キースイッチ、ま、これの仕組みですね。 だからこれがね、ランプじゃなくて、 例えばなんか音が鳴るとかね、ま、それで もいいですし、なんか電気場の制御版のね 、オンオフをこのキースイッチでやるとか 、あとは自動ドアとかね、ま、そういった のでもよくありますね。はい。ま、これが ね、このKS31、ま、これの配線ですね 。はい。 はい。今回は実際これでやってみました。 はい、じゃあ今回こんな感じで終わりにし ます。今回のこの動画いいなと思って くださいましたらチャンネル登録と高評価 、あとコメントの方も是非よろしくお願い します。はい、それではどうもありがとう ございました。 [音楽] ສ
美和ロックの古いキースイッチ、KS-31。
鍵でライトのオンオフをします。
第二種電気工事士の資格持ち鍵屋が解説しながら結線を実演してみました！
